29 de fev de 2012

Dutada Tornado de 18" [3]

Olá Pessoal!

Hoje venho postar um Projeto de caixa Dutada com dutos tipo "Régua" para os Selenium 18Sw3A, o Tornado de 18 polegadas, um projeto feito á Pedido de um Membro da STE com as medidas repassadas por ele e a espessura da madeira desejada.

A caixa foi desenvolvida para Compensado ou Mdf de 15mm, portanto, use esta espessura de madeira e não altere nenhuma medida, caso contrário, vai mudar o rendimento da caixa!

Vamos ao projeto:


(Clique nas Imagens para Ampliar)

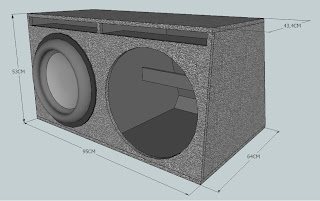

Visão Geral da Caixa Com Medidas.

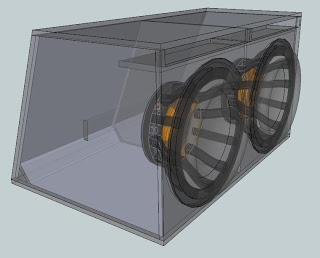

Visão Estrutural da Caixa.











Medidas e quantidade de Peças.












Identificação das Peças da Caixa.











Curva de Resposta da Caixa.






Caracteristicas Da Caixa:

101,9 Litros Brutos Por Camara.
Sintonia dos Dutos em 50Hz.
Pico de Resposta de 4,5dB Em 70Hz.
Resposta de Frequencia Útil de 50~800Hz.
Spl Máximo de 128,6dB Em 70Hz (1m/1100w/1 falante).
Baixo Delay.
Baixo Fluxo de Ar nos Dutos
Excurssão máxima do Cone Em 8,6mm no Pico de Resposta.
Tamanho dos Dutos: [A] 4 cm [L] 45,2 cm [P] 14 cm
Frequencia de Corte Recomendado Minimo: 45Hz.

Bem Galera, por Hoje é isso, espero que gostem do resultado e façam bom proveito deste Projeto!

Att: Alan Lobo
