5 de mar de 2012

Caixa Dutada para Street Bass de 12"

Olá Pessoal!

Hoje, venho postar um projeto simples, de caixa dutada, com dutos réguas para o Selenium 12w1A, o famoso Street Bass de 12 polegadas!
A caixa foi desenvolvida para chapa de compensado ou Mdf de 18mm, portanto, não servirá para chapas de 15mm, para tal, seria preciso recalcular o projeto, as medidas externas da caixa permite a instalação da caixa na maioria dos veiculos populares.

E antes do projeto, verifique as medidas da caixa, para ver se cabe no seu veiculo, caso contrario, não altere as medidas, sob pena de mudar o rendimento da caixa!

Segue o Projeto:

(Clique nas Imagens Para Ampliar)




Visão Geral da Caixa Com Medidas Externas.

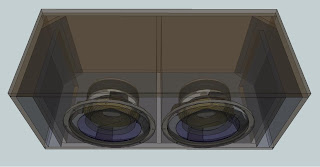

Visão Estrutural da Caixa.

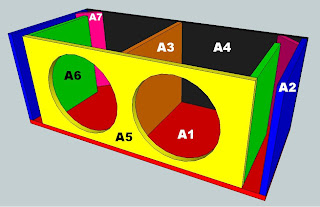

Identificação das Peças da caixa.










Medidas das Peças da Caixa.









Curva de Resposta da Caixa.






Caracteristicas da Caixa:

43,7 Litros Brutos por Camara.
Sintonia dos Dutos em 55,1Hz.
Resposta de Frequencia Útil da caixa de 59~800Hz.
Pico de Resposta de 4,8dB em 84Hz.
Excurssão Máxima do Cone de 4,9mm em 80Hz.
Spl Máximo de 121dB (1m/250w/1 falante).
Baixo Delay.
Baixo Fluxo de Ar nos Dutos.
Frequencia Minima de Corte Recomendado: 45Hz.
Medida dos Dutos: (A) 33,4 cm (L) 5 cm (P) 30 cm.

Por Hoje é só isso galera, espero que gostem e façam bom proveito deste projeto!

Att: Alan Lobo
